羅茨風機止回閥的設計及應用

山東錦工有限公司是一家專業生產羅茨風機、羅茨鼓風機、止回閥等水產養殖曝氣設備公司，位于有“鐵匠之鄉”之稱的山東省章丘市相公鎮，近年來，錦工致力于新產品的研發，新產品雙油箱羅茨鼓風機、水冷羅茨鼓風機、油驅羅茨鼓風機、低噪音羅茨鼓風機，贏得了市場好評和認可。產品和服務遠銷全國各地及東南亞，深受客戶好評。今天小編與大家一塊了解一下羅茨鼓風機止回閥。

一、設計初衷：客戶生產中由于時常發生突然停電、過流跳閘等原因，造成合成氨半水煤氣倒流帶動羅茨風機轉子瞬間反轉，打壞轉子，機殼發生爆炸著火，人身傷害等事故，對安全穩定生產帶來極大的危害。故錦工技術人員設計安裝了羅茨風機止回閥。并經歷了多次改造。最終達到了理想效果。?

二、設計方案
1.設計要求
止回閥要靈敏可靠，能夠杜絕羅茨風機的瞬間倒轉。連續運行6個月以上，對羅茨風機的阻力要小 。
2.設計具體方案
2.1止回閥為臥式安裝，在直徑為630的管道上安裝的止回閥，閥體管徑加粗至Φ830mm，使其具有一定的緩沖空間；
2.2閥體為自由吊裝，并預留有45度開啟行程，以減小氣流的阻力；
2.3連接機構要牢固、靈活、耐磨，采用四氟塑料軸套及不銹鋼軸銷；
2.4限位板焊位要確保閥板開啟自由行程大于60度；
2.5止回閥連接法蘭處要安裝橡膠膨脹節，降低振頻。
3.臥式止回閥原理，正常開車時利用羅茨風機出口氣流沖開自由懸掛的止回閥閥板，使管道暢通無阻。當主機出現故障或是因斷電而停止工作時，這時因氣體逆流或利用止回閥閥板的自身重量自動關閉閥門，阻斷羅茨風機出口高壓氣體的倒流 。從而保證了羅茨風機等設備不受損害，打壞轉子，引起火災，發生事故或煤氣中毒，造成人員傷害。

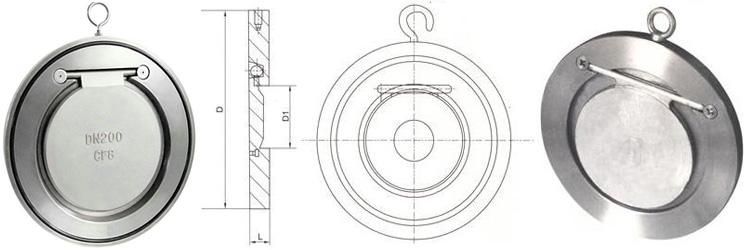

三、設備簡圖如下

四、結構特點的改進
閥體為圓盤狀，焊接在轉軸上，且閥體比直徑630mm的管道略大為650mm，能有效地阻擋氣體的倒流。在第一次設計中，沒有考慮密封效果的大小。閥體直接與630mm的管道密封，因閥體與管道的接觸面小，造成密封不嚴，差點造成起火事故。多虧操作人員反應靈敏，發現及時。因管路另一端正在焊接，操作人員發現火焰變大，及時停止焊接，才免遭一次大事故。通過這次事故分析，技術人員在630mm的管道上又加了一個圓環，目的就是增大閥體與管道的密封面。經這次改造以后，在以后的停車中，再沒有發生任何由于密封不好而發生事故。
五、注意事項
1.止回閥閥內通道成流線型，流動阻力明顯小，適用于低流速和流動變化不大的大管道上，但不宜用于脈動流，所以在管路上要加膨脹節，減小振頻。
2.要正確安裝止回閥，止回閥安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向與閥體所開啟的方向一致。
3.閥門安裝前必須進行外觀檢查?？词欠裼新c或密封不好的地方。連接一定要牢固、緊密。
4.止回閥要水平安裝。
六、常見故障及處理方法
1.防脫銷磨損，更換新的。
2.密封面不嚴，定期檢查時要對閥板研磨 。
3.轉軸不靈，定期手動活動再者更換軸承。
七、運行效果
自2000年錦工設計的羅茨風機止回閥以后，受到用戶的廣泛好評，減少了大量安全生產事故，有效的提高了羅茨風機的單機出力率。并有效的確保了羅茨風機的安全運行， 也引得同行紛紛效仿，市場也普遍認可，并且成為了羅茨鼓風機的標準配件，現在我們?yōu)榱烁行У奶岣吡_茨風機的防倒轉現象，又在聯軸器上也焊接了防倒轉裝置，期待錦工的最新杰作吧。
