歡迎光臨錦工風(fēng)機(jī)官方網(wǎng)站。提供優(yōu)質(zhì)羅茨鼓風(fēng)機(jī)，羅茨風(fēng)機(jī)，回轉(zhuǎn)式鼓風(fēng)機(jī)，星型供料器，氣力輸送設(shè)備等產(chǎn)品
熔噴布的“造富運(yùn)動(dòng)”已經(jīng)持續(xù)了兩個(gè)多月，錦工風(fēng)機(jī)已為500多條熔噴布產(chǎn)線配套了風(fēng)機(jī)，其中已有不少客戶早早完成人生小目標(biāo)，準(zhǔn)備退休了，最典型的一個(gè)客戶案例，從一個(gè)熔噴小作坊一條線做起，三個(gè)月擴(kuò)了10條線，日賺七八十萬(wàn)，比印鈔機(jī)還猛。
錦工風(fēng)機(jī)的工程師們?cè)谔峁╋L(fēng)機(jī)配套服務(wù)的過(guò)程中，接觸了形形色色的工廠和客戶，我們發(fā)現(xiàn)熔噴機(jī)設(shè)備設(shè)計(jì)原理結(jié)構(gòu)不復(fù)雜，所有設(shè)備的成熟都是要經(jīng)歷從生到熟，專家也是從菜鳥走過(guò)來(lái)的。很多設(shè)備廠家雖然原來(lái)也是做塑機(jī)的，但是沒做過(guò)熔噴機(jī)。所以你買的設(shè)備機(jī)器實(shí)際是人家的初代產(chǎn)品。一款好機(jī)器，好壞機(jī)器的區(qū)別不在于功能，在于細(xì)節(jié)，在于工廠的經(jīng)驗(yàn)，生產(chǎn)經(jīng)驗(yàn)??！今天給大家講一講錦工一位工程師在服務(wù)過(guò)程為客戶記錄的一些熔噴布生產(chǎn)過(guò)程中容易遇到的問題和解決方法，如果覺得此文可能幫助到您身邊的朋友，請(qǐng)轉(zhuǎn)發(fā)給他們。
一、熔噴布制作原理
熔噴布是依靠高溫、高速的氣流噴吹熔融狀態(tài)的聚丙烯熔體，使其得到迅速拉伸輔以靜電處理而制備超細(xì)纖維的熔噴無(wú)紡布。
二、熔噴布設(shè)備概述
目前市場(chǎng)上面的設(shè)備大小生產(chǎn)線比較多，從300到3200mm寬幅都有，配置也是有很大的區(qū)別，熔噴布設(shè)備主要核心部件在于： ?羅茨鼓風(fēng)機(jī)，空氣加熱器，自動(dòng)吸料烘干機(jī)，單螺桿擠出機(jī)，過(guò)濾器，熔體計(jì)量泵，噴絲模頭，接布臺(tái)，靜電駐極機(jī)，切布及卷布。
1、擠出機(jī)：根據(jù)制品寬幅，擠出機(jī)從50/30、65/30、75/30、90/30、105/30、150/30等型號(hào)的擠出機(jī)，小線以600mm型為主，擠出機(jī)65/30單螺桿擠出機(jī)，一般這種機(jī)型主要看螺桿機(jī)筒，機(jī)筒要拉槽，增加吃料效果和塑化效果。大線同樣需要機(jī)筒拉槽。螺桿轉(zhuǎn)速適中或偏小一點(diǎn)（風(fēng)壓小，擠出量可以小一點(diǎn)，風(fēng)壓大，擠出量可以大一點(diǎn)），溫度設(shè)備：建議不要太高，小線溫度參考：1區(qū)160-170度，2區(qū)190-210度，3區(qū)200-225度，4區(qū)205-230度，換網(wǎng)器、計(jì)量泵溫度225-240度。
2、模具：模具的做法也是非常多種，以衣架式為主，核心在風(fēng)道的選擇上，模具要求出料均勻。建議在新模具使用之前，在高溫烘箱里進(jìn)行加熱。這樣在試機(jī)過(guò)程中不容易堵模。模具溫度220-250度。大家在選擇模頭時(shí)，關(guān)注點(diǎn)往往在與其孔的精細(xì)度，除此之外還需要重視下其中送料方式的設(shè)計(jì)。 國(guó)產(chǎn)模頭早期一般是一字型或者是回字型均流管道，然而以上兩種出來(lái)價(jià)格比較便宜外，并不能改善出布不均的問題。
3、羅茨風(fēng)機(jī)：目前大多用羅茨風(fēng)機(jī)，也可以選用空壓機(jī)，要保證的就是風(fēng)量，低壓狀態(tài)下，也就是100KPA以下，羅茨鼓風(fēng)機(jī)效率要比空壓機(jī)高，且機(jī)內(nèi)腔不需要潤(rùn)滑油，輸出空氣不含油霧，結(jié)構(gòu)簡(jiǎn)單，運(yùn)轉(zhuǎn)平穩(wěn)，性能穩(wěn)定，空壓機(jī)由于內(nèi)部結(jié)構(gòu)潤(rùn)滑的問題輸出空氣含有少量油霧，長(zhǎng)時(shí)間運(yùn)行會(huì)影響布的質(zhì)量及過(guò)濾效率。進(jìn)出口的溫度設(shè)置根據(jù)出布情況調(diào)整，一般設(shè)置溫度260-270度之間。加熱煲溫度：300-330度。
1600mm大線一般配JGR200H-90KW變頻調(diào)速羅茨風(fēng)機(jī)。（一般低溫PP料，風(fēng)壓可以選擇小一點(diǎn)，中高溫料、熔指1300左右的料風(fēng)壓可以大一點(diǎn)）。

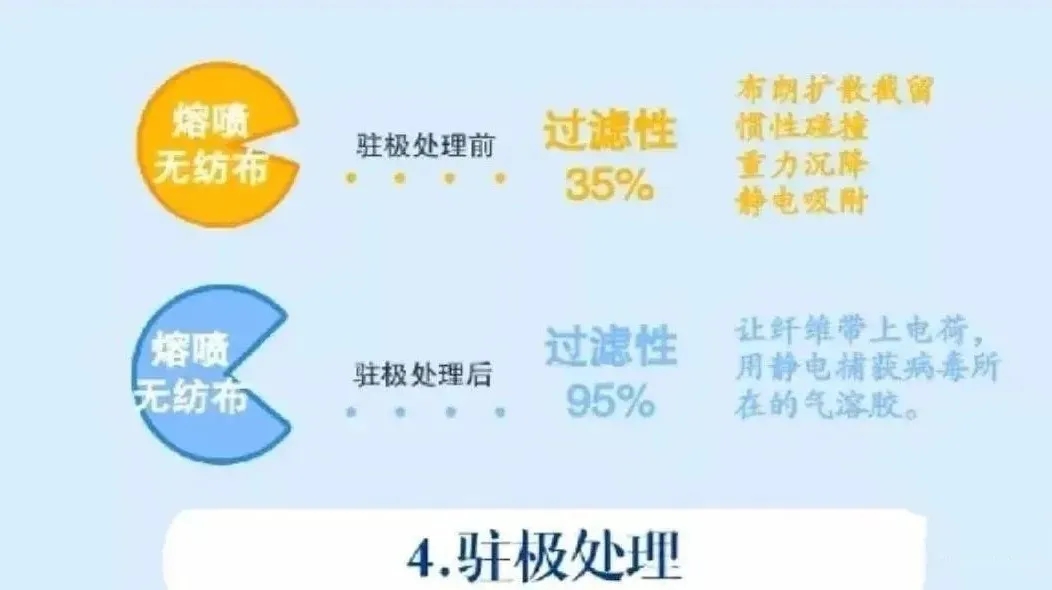

4、駐極設(shè)備：大家知道，口罩主要就是靠熔噴布中的靜電吸附含有病毒的飛沫。由此靜電駐極機(jī)的地位可見一斑了。駐極設(shè)備比較關(guān)鍵，核心部件在10萬(wàn)伏時(shí)不能被擊穿。駐極靜電駐極設(shè)備目前國(guó)內(nèi)做好的不多。正常開機(jī)要到達(dá)6萬(wàn)伏以上。靜電吸附效果更好。
5、計(jì)量泵的使用比較關(guān)鍵，要計(jì)算好螺桿和計(jì)量泵之間的比例，以免出現(xiàn)給料過(guò)多或過(guò)少，出現(xiàn)回流和布厚度不均的情況。

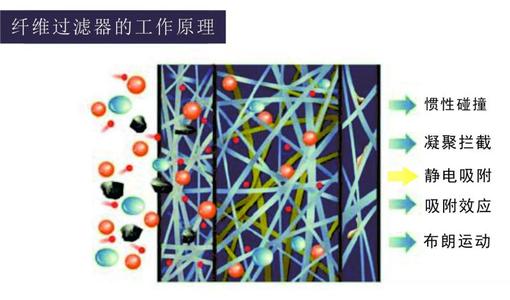

-1.png)
三、調(diào)機(jī)流程
1、在較高溫度和風(fēng)壓條件下 ，把布做得更柔軟。
2、依次慢慢降低模頭溫度、熱風(fēng)溫度，至布剛看起來(lái)有點(diǎn)硬。
3、記錄此時(shí)的模頭溫度和螺桿溫度。
4、調(diào)整風(fēng)壓、熔體擠出量、收網(wǎng)距離（小線距離150mm-160mm左右，大線150-190mm左右），讓布做的更柔軟一些。
5、風(fēng)口大小與噴絲板尖到風(fēng)刀平面的距離一致，1-2mm
6、調(diào)整收卷速度，達(dá)到充分牽引的效果。
7、駐極根據(jù)收網(wǎng)速度，一般加兩道駐極即可，靜電壓在60kv以上,駐極絲距離布面5-7厘米，可以通過(guò)試驗(yàn)來(lái)確定。
四、調(diào)機(jī)異常情況處理
1、假如在推薦的比較高的溫度下，布仍然不柔軟，可能溫度感應(yīng)有問題，或者溫度控制溫度有問題，直接繼續(xù)提高溫度，至調(diào)出柔軟狀態(tài)的布。
2、假如風(fēng)壓在0.1Mpa以下，模頭溫度在210度附近或者以下，即有飛花的現(xiàn)象，可能熔噴pp料熔指異常，或者溫度感應(yīng)異常，風(fēng)壓顯示異常，或者風(fēng)道風(fēng)口大小角度異常，需要聯(lián)系設(shè)備廠，排除異常。
3、建議大設(shè)備使用低溫料，建議小設(shè)備使用中高溫料。
4、一般加到很高溫度，布仍然不軟，或者開始發(fā)脆，繼而進(jìn)一步調(diào)高溫度，布開始發(fā)軟，一般而言是設(shè)備本身存在問題，建議聯(lián)系設(shè)備廠商，或者是料存在嚴(yán)重質(zhì)量問題。
5、駐極母粒的加入，一般需要通過(guò)調(diào)整合適的工藝參數(shù)來(lái)匹配，不同的駐極母粒，對(duì)應(yīng)的工藝參數(shù)也不盡相同，均可以按照本快速調(diào)機(jī)流程調(diào)至最佳狀態(tài)，再對(duì)比性能。
6、駐極母粒的添加量越大，靜電效果越佳，但對(duì)成布的影響越大，需要做到均衡，前提是要把布做好。
五、關(guān)于靜電減弱的說(shuō)明
1、熔噴布通過(guò)駐極處理之后，除了駐極母?？梢詭响o電，熔噴pp料也可以帶上靜電，添加量很少的駐極母粒帶上的靜電對(duì)濾效的貢獻(xiàn)一般而言是10-20%左右，而且這個(gè)靜電是比較穩(wěn)定的，在合適的儲(chǔ)存條件下，衰減很慢，而熔噴pp料也可以帶上大量的靜電，可以貢獻(xiàn)非常大的濾效提高，但是衰減也很快。
2、濾效的下降不等同于駐極母粒靜電的衰減，但是熔噴pp的靜電衰減，卻可能讓濾效下降很快。
3、在比較高的模頭溫度和熱風(fēng)溫度條件下做出來(lái)的布，看上去軟，但是其韌性卻不足，隨著時(shí)間的延長(zhǎng)，布會(huì)發(fā)脆，并引發(fā)濾效的下降。
4、要想做出濾效穩(wěn)定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎(chǔ)物理濾效更高一些，在此基礎(chǔ)上，可以加入駐極母粒，不加駐極處理，測(cè)試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過(guò)收卷過(guò)程產(chǎn)生的靜電，從而提高熔噴布的濾效。
5、一般而言，熔噴布的基礎(chǔ)物理濾效需要達(dá)到40%-60%以上，再通過(guò)駐極母粒的加入和駐極處理，可以達(dá)到比較穩(wěn)定的濾效。
6、根據(jù)不同的設(shè)備，特別是模頭的質(zhì)量的不同，有些設(shè)備只能做到濾效85的布，就不必要求去做到90或95的布。
六、慮效提升調(diào)試方法
1、要想做出濾效穩(wěn)定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎(chǔ)物理濾效更高一些，在此基礎(chǔ)上，可以加入駐極母粒，不加駐極處理，測(cè)試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過(guò)收卷過(guò)程產(chǎn)生的靜電，從而提高熔噴布的濾效。
2、一般而言，熔噴布的基礎(chǔ)物理濾效需要達(dá)到60%-80%，再通過(guò)駐極母粒的加入和駐極處理，可以達(dá)到比較穩(wěn)定的濾效。 熔噴布變脆變硬
七、調(diào)整方法：
1、噴絲不均勻，冷風(fēng)機(jī)風(fēng)量不足，造成散熱不均勻，產(chǎn)生內(nèi)應(yīng)力導(dǎo)致發(fā)脆?？梢酝ㄟ^(guò)調(diào)整擠出機(jī)熔體量，調(diào)整熱風(fēng)機(jī)的溫度，增大冷風(fēng)機(jī)風(fēng)量來(lái)改善。
2、從原料方面來(lái)分析，可能是使用了低熔脂的噴絲，絲比較粗。24小時(shí)至48小時(shí)完全結(jié)晶后，就會(huì)導(dǎo)致熔噴布變脆發(fā)硬。溶指1500熔噴料噴絲細(xì)，柔軟，分布均勻，則熔噴布柔軟性較好。
3、與原料和加工溫度過(guò)高都有關(guān)系。纖維生產(chǎn)出來(lái)以后，PP內(nèi)部有二次結(jié)晶重新排列過(guò)程，實(shí)際在螺桿內(nèi)部嚴(yán)重受熱，已經(jīng)導(dǎo)致嚴(yán)重?zé)峤到?。熔噴料過(guò)氧化物工藝引發(fā)劑如果控制不好，很容易出現(xiàn)此類問題。過(guò)氧化物工藝最重要的是如何適時(shí)在螺桿擠出前完成分子鏈斷鏈中止，防止二次殘留進(jìn)入到無(wú)紡布螺桿繼續(xù)反應(yīng)，這就很考驗(yàn)螺桿設(shè)備組合和配方控制了。
4、剛生產(chǎn)出來(lái)熔噴布還有溫度，特別是大滾筒收料的噴布機(jī)械，可能風(fēng)機(jī)也沒有，收卷后熔噴布溫度高。塑料在高溫環(huán)境下柔軟性韌性會(huì)越大，冷卻后就會(huì)變脆。
八、提高強(qiáng)度伸長(zhǎng)率
1、適當(dāng)降低熱風(fēng)流量或溫度，減小熔噴布接收距離，適當(dāng)增大網(wǎng)底吸風(fēng)（用于環(huán)境溫度過(guò)高、原料熔指過(guò)高造成的物理指標(biāo)不合格）。
2、適當(dāng)增大熱風(fēng)流量或溫度，增大熔噴布接收距離，適當(dāng)減小網(wǎng)底吸風(fēng)（用于環(huán)境溫度過(guò)低、原料熔指過(guò)低造成的物理指標(biāo)不合格）。
3、減小產(chǎn)量。
4、增加纖維細(xì)度同時(shí)降低紡絲環(huán)境溫度。
九、減少阻力 提高效率
1、增大熔噴布接收距離的同時(shí)，適當(dāng)增加熱風(fēng)流量或溫度，減小網(wǎng)底吸風(fēng)（增加纖維的細(xì)度和蓬松度）。
2、提高纖維細(xì)度同時(shí)降低紡絲環(huán)境溫度（比如加冷風(fēng)裝置）。
3、提高纖維的蓬松度同時(shí)，加大靜電電壓（電流），適當(dāng)增大粉末的添加量。
4、提高纖維的細(xì)度，適當(dāng)減小克重（不常用）。
山東錦工有限公司
地址：山東省章丘市經(jīng)濟(jì)開發(fā)區(qū)
電話：0531-83825699
傳真：0531-83211205
24小時(shí)銷售服務(wù)電話：15066131928
